उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | VTC700 | एक्स / वाई / जेड तेजी से फ़ीड: | 48m / मिनट |
|---|---|---|---|
| मैक्स काटने फ़ीड: | 12m/min | स्थिति सटीकता: | 0.005mm |
| शुद्ध वजन: | 3000kgs | अधिकतम लोड: | 16 उपकरण क्लैंप बांह एटीसी |
| हाई लाइट: | सीएनसी दोहन केंद्र,ड्रिलिंग और दोहन केंद्र |
||

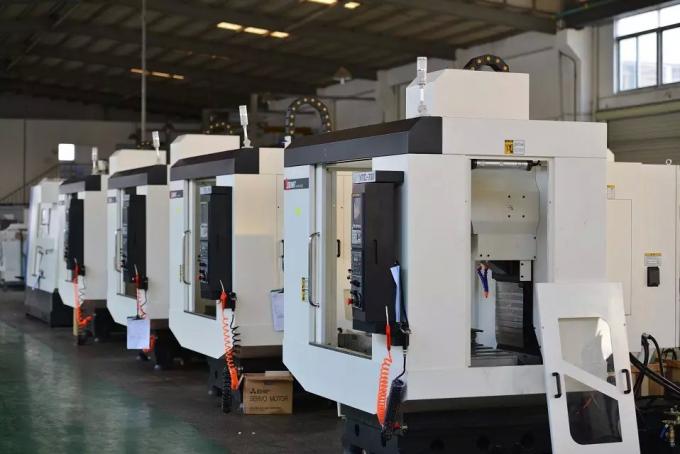

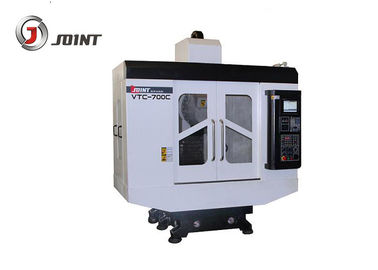

उच्च गति उच्च दक्षता सीएनसी ड्रिलिंग और टैपिंग मशीन केंद्र VTC500
तकनीकी सुविधा:
1. vtc700 ड्रिलिंग सेंटर मशीन उपकरण जापानी आयात नियंत्रण प्रणाली को गोद ले (मित्सुबिशी या फोंकार्को)
2. इसके सहायक सर्वो चालक और मोटर तीन अक्ष लिंकेज का एहसास करने के लिए।
3. स्वचालित उपकरण बदलने वाले उपकरण के साथ, मुख्य रूप से ड्रिलिंग और प्रसंस्करण में उपयोग किया जाता है।
4. मिलिंग, बोरिंग, रीमिंग, टैपिंग और अन्य प्रसंस्करण के लिए इस्तेमाल किया जा सकता है।
5. ड्रिलिंग सेंटर का उपयोग छोटे टुकड़ों और मध्यम आकार के बॉक्स भागों की ऊपरी सतह में छेद करने या एक ही टुकड़े या बैच उत्पादन में प्लेट भागों के विमान में छेद करने के लिए किया जाता है।
6. NC ड्रिलिंग मशीन के पूर्ण कार्य के अलावा, इसका कार्य भी है
उत्पाद की विशेषताएँ:
1. तीन अक्ष रेखीय गुडी तरीके हैं, 3 अक्ष मानक तीव्र फ़ीड 48 मी / मिनट है।
2. उच्च कठोरता मशीन शरीर संरचना। ड्रिलिंग सुविधा, कम तीव्रता मिलिंग और एल्यूमीनियम भागों को काटने में भी सक्षम है।
3. युग्मन, स्पिंडल बेयरिंग, स्पिंडल बॉल स्क्रू, लीनियर गाइड तरीका, टूल मैगजीन, अनप्लिंग सिलेंडर और अन्य प्रमुख भागों को उच्च गुणवत्ता और उत्पादों की उच्च परिशुद्धता सुनिश्चित करने के लिए दुनिया के शीर्ष ब्रांडों से आयात किया जाता है ।
4. यह मशीन छोटे आकार के कई छेद सटीक भागों को संसाधित कर रही है और उच्च गति वाले रनिंग, तेज और उच्च परिशुद्धता वाले छोटे छेद मशीनिंग और तेजी से उपकरण बदलने पर फायदे हैं।
मानक सहायक सामग्री:
1. धुरी बाहरी एनकोडर स्थिति प्रणाली
2. तीन-अक्ष आंतरिक एनकोडर प्रतिक्रिया प्रणाली
3. हाथ में संचालन इकाई
4. RS232 इंटरफ़ेस
5. दो-रंग चेतावनी रोशनी
6. संलग्न कवर
इलेक्ट्रिक बॉक्स हीट एक्सचेंज
विशिष्टता
| आदर्श | इकाई | VTC700 | ||
| कार्य मेज | टेबल का आकार | मिमी | 800 * 400 | |
| अधिकतम तालिका के अनुसार | किलोग्राम | 250 | ||
| टी स्लॉट (मात्रा-आकार-अंतर) | पीसी-mm-मिमी | 3-18-125 | ||
| धुरी और मेज के बीच की दूरी | मिमी | 155-455 | ||
| 3 अक्ष यात्रा | एक्स अक्ष | मिमी | 700 | |
| Y अक्ष | मिमी | 400 | ||
| Z अक्ष | मिमी | 300 | ||
| स्थिति सटीकता | एक्स अक्ष | मिमी | 0.006 | |
| Y अक्ष | मिमी | 0.006 | ||
| Z अक्ष | मिमी | 0.006 | ||
| बार-बार पोजिशनिंग सटीकता | एक्स अक्ष | मिमी | 0.005 | |
| Y अक्ष | मिमी | 0.005 | ||
| Z अक्ष | मिमी | 0.005 | ||
| धुरा | स्पिंडल रोटेशन की गति | आरपीएम | 12000 | |
| स्पिंडल टेंपर | BT30 | |||
| साधन | टूल हैंडल मॉडल | BT30 | ||
| अंधा कीलक मॉडल | BT30 45 ° | |||
| तेजी से फ़ीड | एक्स अक्ष | मिमी / मिनट | 48000 | |
| Y अक्ष | मिमी / मिनट | 48000 | ||
| Z अक्ष | मिमी / मिनट | 48000 | ||
| कटिंग फीड | एक्स, वाई, जेड अक्ष | मिमी / मिनट | 8000 | |
| टूल पत्रिका | एटीसी | आकार | उपकरण | 16T |
| बहुत समय बदल रहा है (TT) | सेकंड | 2.5 | ||
| उपकरण का अधिकतम आकार | निकट / अंतराल मिमी | 80/150 | ||
| उपकरण का अधिकतम वजन | किलोग्राम | 3 | ||
| मोटर | मैक्स। धुरी का मोटर | मोटर Kw | 3.7 | |
| एक्स, वाई, जेड अक्ष | पावर क्वाड / रेटेड टॉर्क एन.एम. | 1.5 / 42 | ||
| बिजली की कुल क्षमता | केवीए | 10 | ||
| मशीन का वजन | किलोग्राम | 3000 | ||
| आयाम | मिमी | 2000 * 2315 * 2375 | ||
वैकल्पिक सहायक उपकरण:
1. तेल पानी seperator
2. स्पिंडल तेल शीतलक
3. रोटरी टेबल
4. एयर गन
