उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| तालिका आकार: | 1300 * 600 मिमी | यात्रा: | 1000 * 600 * 600 मिमी |
|---|---|---|---|
| धुरी और मेज के बीच की दूरी: | 70-670mm | धुरी शंकु: | BT40 |
| धुरी का मोटर: | 11kw | नियंत्रक प्रणाली: | फैनुक 0 आई-एमएफ |
| शुद्ध वजन: | 7500KG | आयाम: | 3300 * 2670 * 2950mm |
| हाई लाइट: | कम्प्यूटरीकृत मिलिंग मशीन,सीएनसी मोल्डिंग मशीन |
||

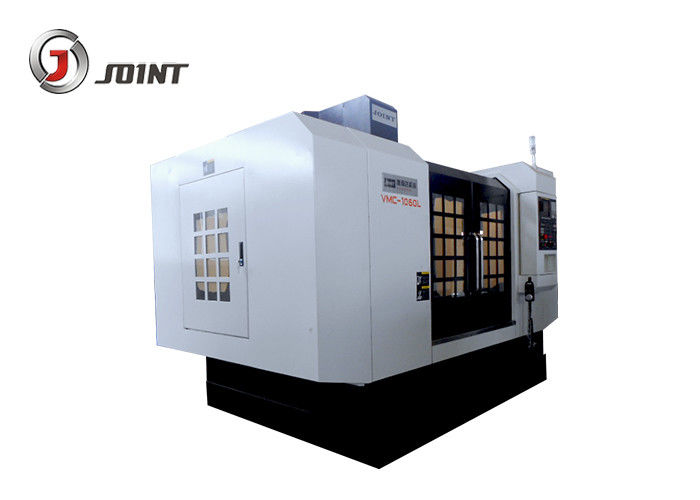

फेनुक सिस्टम वर्टिकल सीएनसी मशीन 11kw BT40 10000rpm स्पिंडल VMC1060L
उत्पाद की विशेषताएँ:
1. एक अतिरिक्त चौड़ा विन्यास में रैखिक गाइड के साथ मैशीन फ्रेम, कुशल मशीनिंग के लिए कठोर निर्माण
2. त्वरित और सटीक उपकरण परिवर्तन के लिए 24-स्टेशन टूल चेंजर
4. संलग्न कार्य स्थान सुरक्षित और संदूषण रहित कार्य सुनिश्चित करता है
5. क्लैंपिंग टूल और वर्कपीस के आसान सेटअप के लिए बहुत सुलभ कार्य तालिका
6. शक्तिशाली इमदादी ड्राइव उच्च फ़ीड गतिशीलता सुनिश्चित करते हैं
7. प्रभावी शीतलक प्रणाली उपकरण और उत्कृष्ट चिप हटाने का इष्टतम उपयोग सुनिश्चित करती है
8. विकल्पों की भीड़ अधिकतम अनुकूलन को किसी भी आवश्यकताओं को पूरा करने की अनुमति देती है
उत्पाद व्यवहार्यता:
1. यह ड्रिलिंग, मिलिंग, बोरिंग, रीमिंग, विस्तार और अन्य कठोर दोहन प्रक्रिया को पूरा कर सकता है।
2. यह कई किस्मों, मध्यम और छोटे बैच उत्पादन के लिए उपयुक्त है।
3. यह जटिल, उच्च परिशुद्धता भागों के प्रसंस्करण को समाप्त कर सकता है।
4. यह विशेष भागों की आवश्यकताओं को पूरा करने के लिए, चार रोटरी अक्ष से मिलान किया जा सकता है।
5. आवेदन उद्योग: 3C उत्पादों, स्वचालित उत्पादन लाइन भागों, इलेक्ट्रॉनिक्स, मशीनरी, कार, विमान, एयरोस्पेस, जहाज निर्माण और राष्ट्रीय रक्षा आदि।
कार्यक्षेत्र मशीन केंद्र VMC1060L की विशिष्टता
| आदर्श | इकाई | VMC-1060L | ||
| यात्रा | एक्स अक्ष | मिमी | 1000 | |
| Y अक्ष | मिमी | 600 | ||
| Z अक्ष | मिमी | 600 | ||
| धुरी और मेज के बीच की दूरी | मिमी | 70-670 | ||
| कार्य मेज | टेबल का आकार | मिमी | 1300 * 600 | |
| मैक्स। तालिका का भार | किलोग्राम | 800 | ||
| टी स्लॉट | पीसी-mm-मिमी | 5-18-100 | ||
| स्थिति सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0,008 / 0,008 / 0,008 | |
| बार-बार पोजिशनिंग सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0.006 / 0.006 / 0.007 | |
| धुरा | स्पिंडल रोटेशन की गति | rpm | 8000 | |
| स्पिंडल टेंपर | BT40 | |||
| व्यास | मिमी | Φ150 | ||
| कीलक का मॉडल | BT40 45 ° | |||
| तेजी से फ़ीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 30/30/18 | |
| कटिंग फीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 10 | |
| टूल पत्रिका | छाता प्रकार | आकार | उपकरण | 20 |
| बहुत समय बदल रहा है (TT) | सेकंड | 6 | ||
| मैक्स। व्यास / लंबाई / उपकरण का वजन | मिमी | 100/200/8 | ||
| अधिकतम उपकरण व्यास (कोई उपकरण आसन्न नहीं) | मिमी | 180 | ||
| भुजा प्रकार | आकार | उपकरण | 24 | |
| उपकरण बदलने का समय (TT) | सेकंड | 3.5s | ||
| मैक्स। व्यास / / लंबाई / उपकरण का वजन | मिमी | 80/200/8 | ||
| अधिकतम उपकरण व्यास (कोई उपकरण आसन्न नहीं) | मिमी | 150 | ||
| बिजली की कुल क्षमता | केवीए | 20 | ||
| मशीन का वजन | किलोग्राम | 7500 | ||
| आयाम | मिमी | 3300 * 2670 * 2950 | ||
मानक सहायक सामग्री:
फैनुक / मित्सुबिशी नियंत्रक प्रणाली
पूर्ण संलग्न आवरण
स्पिंडल एनकोडर स्थिति प्रणाली
तीन अक्ष आंतरिक एनकोडर प्रतिक्रिया प्रणाली
ऑटो स्नेहन प्रणाली
हवाई प्रणाली
RS 232 इंटरफ़ेस
ऑपरेशन यूनिट
काम प्रकाश
टूल और टूल बॉक्स
वैकल्पिक सहायक उपकरण:
सीमेंस नियंत्रक या अन्य नियंत्रक प्रणाली
स्पिंडल तेल शीतलक
छाता प्रकार टूल पत्रिका
आर्म टाइप टूल पत्रिका
पेंच प्रकार ऑटो कन्वेयर
चेन टाइप टूल पत्रिका
4 एक्सिस रोटरी टेबल
रिंग स्प्रे स्पिंडल
