उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एक्स अक्ष यात्रा: | 1100 मिमी | y अक्ष यात्रा: | 600mm |
|---|---|---|---|
| z अक्ष यात्रा: | 750 मिमी | अधिकतम लोड: | 1000kg |
| स्पिंडल रोटेशन की गति: | 40-8000rpm | स्थिति सटीकता: | 0,01 / 0,008 / 0,008 |
| तेजी से फ़ीड: | 30/30/18 मीटर / मिनट | धारक प्रकार: | BT40 |
| हाई लाइट: | vmc सीएनसी मिलिंग मशीन,सीएनसी मोल्डिंग मशीन |
||

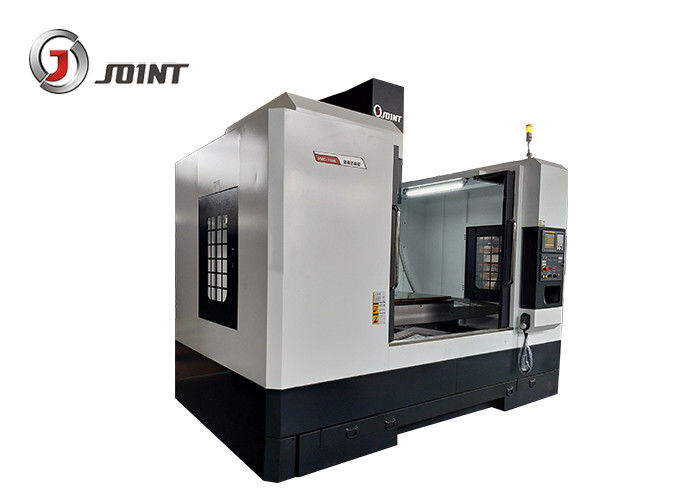

प्रसंस्करण भागों 20KVA पावर के लिए एक्स एक्सिस 1100 मिमी यात्रा ऊर्ध्वाधर सीएनसी मशीन
उत्पाद की विशेषताएँ:
1. उच्च गति, सटीकता और कठोरता के साथ-साथ तापमान स्थिर बढ़ती धुरी प्रणाली
2. धुरी बीयरिंग के लिए सुपर ग्रेड चिकनाई तेल इसकी लंबी सेवा जीवन सुनिश्चित करता है
3. धुरी छेद सफाई के लिए हवा से उड़ने वाले उपकरण से सुसज्जित है
4. X, Y और Z कुल्हाड़ियों कंपन और प्रभाव के खिलाफ अच्छा प्रतिरोध के साथ भारी लोड काटने, खत्म और किसी न किसी मशीनिंग के लिए उपयुक्त हैं
पर्याप्त वर्कपीस शीतलन प्रणाली
।
मुख्य लाभ:
1. एक्स अक्ष पूरे स्लाइडर आंदोलन संरचना को अपनाने, कि एक्स अक्ष सटीकता और मशीनिंग कठोरता सुनिश्चित करते हैं। Z अक्ष कठिन मार्ग है, यह सटीकता और कठोरता भी सुनिश्चित करता है।
2. ताइवान उच्च गति धुरी 8000rpm।
3. ताइवान डिस्क प्रकार टूल पत्रिका, क्षमता 24 उपकरण (वैकल्पिक) है। विश्वसनीय और तेजी से कार्रवाई के साथ मैकेनिकल आर्म चेंज टूल।
4. शीतलन प्रणाली बड़े पैमाने पर प्रवाह और उच्च-लिफ्ट पानी पंप को गोद लेती है, जो गारंटी देती है, उच्च गति काटने की स्थिति में पर्याप्त शीतलन।

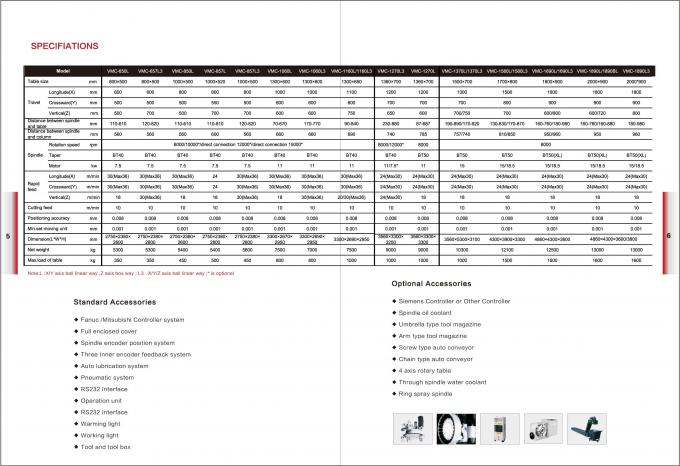

कार्यक्षेत्र मशीन केंद्र VMC1160L की विशिष्टता
| आदर्श | इकाई | VMC-1160L | ||
| यात्रा | एक्स अक्ष | मिमी | 1100 | |
| Y अक्ष | मिमी | 600 | ||
| Z अक्ष | मिमी | 750 | ||
| धुरी और मेज के बीच की दूरी | मिमी | 110-860 | ||
| कार्य मेज | टेबल का आकार | मिमी | 1300 * 650 | |
| मैक्स। तालिका का भार | किलोग्राम | 1000 | ||
| टी स्लॉट | पीसी-mm-मिमी | 5-18-122 | ||
| स्थिति सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0,01 / 0,008 / 0,008 | |
| बार-बार पोजिशनिंग सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0,008 / 0,006 / 0,006 | |
| धुरा | स्पिंडल रोटेशन की गति | rpm | 8000 | |
| स्पिंडल टेंपर | BT40 | |||
| व्यास | मिमी | Φ150 | ||
| कीलक का मॉडल | BT40 45 ° | |||
| तेजी से फ़ीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 30/30/18 | |
| कटिंग फीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 10 | |
| टूल पत्रिका | छाता प्रकार | आकार | उपकरण | 20 |
| बहुत समय बदल रहा है (TT) | सेकंड | 6 | ||
| मैक्स। व्यास / लंबाई / उपकरण का वजन | मिमी | 100/200/8 | ||
| अधिकतम उपकरण व्यास (कोई उपकरण आसन्न नहीं) | मिमी | 180 | ||
| भुजा प्रकार | आकार | उपकरण | 24 | |
| उपकरण बदलने का समय (TT) | सेकंड | 3.5s | ||
| मैक्स। व्यास / / लंबाई / उपकरण का वजन | मिमी | 80/200/8 | ||
| अधिकतम उपकरण व्यास (कोई उपकरण आसन्न नहीं) | मिमी | 150 | ||
| बिजली की कुल क्षमता | केवीए | 20 | ||
| मशीन का वजन | किलोग्राम | 7500 | ||
| आयाम | मिमी | 3300 * 2800 * 2950 | ||
मानक सहायक सामग्री:
फैनुक / मित्सुबिशी नियंत्रक प्रणाली
पूर्ण संलग्न आवरण
स्पिंडल एनकोडर स्थिति प्रणाली
तीन अक्ष आंतरिक एनकोडर प्रतिक्रिया प्रणाली
ऑटो स्नेहन प्रणाली
हवाई प्रणाली
RS 232 इंटरफ़ेस
ऑपरेशन यूनिट
काम प्रकाश
टूल और टूल बॉक्स
वैकल्पिक सहायक उपकरण:
सीमेंस नियंत्रक या अन्य नियंत्रक प्रणाली
स्पिंडल तेल शीतलक
छाता प्रकार टूल पत्रिका
आर्म टाइप टूल पत्रिका
पेंच प्रकार ऑटो कन्वेयर
चेन टाइप टूल पत्रिका
4 एक्सिस रोटरी टेबल
रिंग स्प्रे स्पिंडल
