उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | वर्टिकल मशीन सेंटर VMC1270L | यात्रा: | 1200 * 700 * 600 मिमी |
|---|---|---|---|
| धुरी और मेज के बीच की दूरी: | 87-687mm | तीव्रता दर: | 24/24/18 मीटर / मिनट |
| धुरी और स्तंभ के बीच की दूरी: | 785mm | कटिंग फीड्रेट: | 10 मी / मिनट |
| स्थिति सटीकता: | 0.008 | प्रणाली: | फैनुक 0 आई-एमएफ |
| हाई लाइट: | कम्प्यूटरीकृत मिलिंग मशीन,vmc सीएनसी मिलिंग मशीन |
||

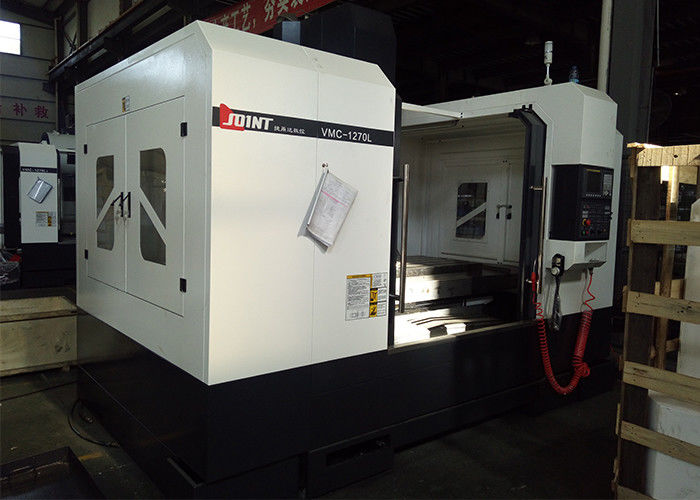

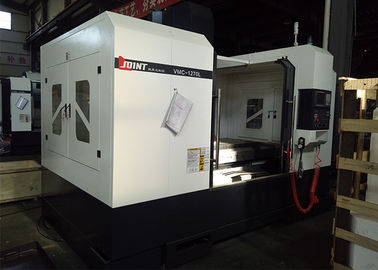

फैनुक 0 आई-एमएफसीएनसी सिस्टम वर्टिकल मैकिंग सेंटर हाई एक्यूरेसी हाई स्पीड VMC1270L
उत्पाद की विशेषताएँ:
1. लाइन रेल प्रकार ऊर्ध्वाधर मशीनिंग केंद्र के लिए, मशीन टूल की गाइड रेल HIWIN या PMI से होती है। मशीन बेस बॉक्स प्रकार की डिजाइन है, बड़े स्पैन स्टैंड कॉलम के साथ समन्वयित है, यह अन्य प्रकार के मशीन टूल की तुलना में अधिक व्यापक 40% है, डिजाइन मैकेनिक्स सिद्धांत के अनुरूप है।
2. सुनिश्चित कठोरता और परिशुद्धता सुनिश्चित करने के लिए C3 ग्रेड उच्च परिशुद्धता गेंद पेंच और पूर्व पुल उपचार असर का उपयोग करें।
3. मशीन टूल की कास्टिंग उच्च-ग्रेड है, उम्र बढ़ने के उपचार के साथ उच्च गुणवत्ता वाले ग्रे कास्टिंग आयरन, सटीक सुनिश्चित करते हैं और मशीन टूल के कामकाजी जीवन को लंबा करते हैं।
4. आगे की धुरी और चिप कन्वेयर, Renishaw उपकरण गेज वैकल्पिक हैं
उत्पाद विवरण:
1. बेस, स्लाइडिंग ब्लॉक, वर्किंग बेंच, वर्टिकल कॉलम, स्पिंडल बॉक्स और अन्य मुख्य बुनियादी भागों में उच्च कठोरता वाले कच्चा लोहा अपनाते हैं;
2. आधार सममित कॉम्पैक्ट और उचित संरचना के साथ बॉक्स प्रकार संरचना है जो उच्च कठोरता और झुकने प्रतिरोध प्रदर्शन के बुनियादी हिस्सों को सुनिश्चित करता है;
3. स्तंभ ए शेप ब्रिज स्पैन का है, साथ में ग्रिड के अंदर बेड को मजबूत बनाया गया है, जो ज़ेड एक्सिस मजबूत कटिंग फोर्स की कठोरता और सटीकता को प्रभावी ढंग से सुनिश्चित करता है।
4. एक्स, वाई अक्ष की गाइड रेल रैखिक गाइडवे हैं, तेज गति के फायदे हैं, आंतरायिक रेंगना, उच्च कठोरता, कम घर्षण, कम शोर, कम तापमान में वृद्धि और इतने पर। स्वचालित मजबूर स्नेहन का उपयोग करके, यह मशीन टूल्स की सटीकता में सुधार कर सकता है।
5. Z अक्ष संतुलन रखने के लिए काउंटरवेट के साथ मेल खाता है, जो स्पिंडल बॉक्स को सुचारू रूप से और स्थिर चलाने के लिए सुनिश्चित करता है; Z अक्ष ड्राइव मोटर इलेक्ट्रिक ब्रेक डिवाइस के साथ मेल खाता है।
कार्यक्षेत्र मशीन केंद्र VMC1270L की विशिष्टता
| आदर्श | इकाई | VMC-1270L | ||
| यात्रा | एक्स अक्ष | मिमी | 1200 | |
| Y अक्ष | मिमी | 700 | ||
| Z अक्ष | मिमी | 600 | ||
| धुरी और मेज के बीच की दूरी | मिमी | 87-687 | ||
| कार्य मेज | टेबल का आकार | मिमी | 1360 * 700 | |
| मैक्स। तालिका का भार | किलोग्राम | 1000 | ||
| टी स्लॉट | पीसी-mm-मिमी | 5-18-122 | ||
| स्थिति सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0,008 / 0,008 / 0,008 | |
| बार-बार पोजिशनिंग सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0.006 / 0.006 / 0.007 | |
| धुरा | स्पिंडल रोटेशन की गति | rpm | 8000 | |
| स्पिंडल टेंपर | BT50 | |||
| व्यास | मिमी | Φ150 | ||
| कीलक का मॉडल | BT40 45 ° | |||
| तेजी से फ़ीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 24/24/18 | |
| कटिंग फीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 10 | |
| टूल पत्रिका | छाता प्रकार | आकार | उपकरण | 20 |
| बहुत समय बदल रहा है (TT) | सेकंड | 6 | ||
| मैक्स। व्यास / लंबाई / उपकरण का वजन | मिमी | 100/200/8 | ||
| अधिकतम उपकरण व्यास (कोई उपकरण आसन्न नहीं) | मिमी | 180 | ||
| भुजा प्रकार | आकार | उपकरण | 24 | |
| उपकरण बदलने का समय (TT) | सेकंड | 3.5s | ||
| मैक्स। व्यास / / लंबाई / उपकरण का वजन | मिमी | 80/200/8 | ||
| अधिकतम उपकरण व्यास (कोई उपकरण आसन्न नहीं) | मिमी | 150 | ||
| बिजली की कुल क्षमता | केवीए | 35 | ||
| मशीन का वजन | किलोग्राम | 9100 | ||
| आयाम | मिमी | 3560 * 3300 * 3300 | ||
मानक सहायक सामग्री:
फैनुक / मित्सुबिशी नियंत्रक प्रणाली
पूर्ण संलग्न आवरण
स्पिंडल एनकोडर स्थिति प्रणाली
तीन अक्ष आंतरिक एनकोडर प्रतिक्रिया प्रणाली
ऑटो स्नेहन प्रणाली
हवाई प्रणाली
RS 232 इंटरफ़ेस
ऑपरेशन यूनिट
काम प्रकाश
टूल और टूल बॉक्स
वैकल्पिक सहायक उपकरण:
सीमेंस नियंत्रक या अन्य नियंत्रक प्रणाली
स्पिंडल तेल शीतलक
छाता प्रकार टूल पत्रिका
आर्म टाइप टूल पत्रिका
पेंच प्रकार ऑटो कन्वेयर
चेन टाइप टूल पत्रिका
4 एक्सिस रोटरी टेबल
रिंग स्प्रे स्पिंडल
