उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| तालिका आकार: | 1500 * 700 मिमी | यात्रा: | 1300 * 700 * 700mm |
|---|---|---|---|
| धुरी और मेज के बीच की दूरी: | 190-890mm | धुरी का मोटर: | 15kW |
| धुरी शंकु: | BT50 45 ° | कटौती की गति: | 10 मीटर / मिनट |
| अधिकतम लोड: | 1000kg | शुद्ध वजन: | 10300kg |
| हाई लाइट: | vmc सीएनसी मिलिंग मशीन,सीएनसी मोल्डिंग मशीन |
||

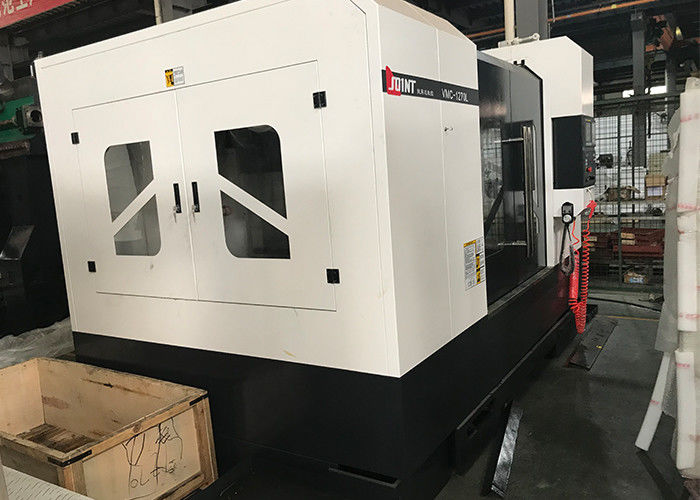

1000 किग्रा मैक्स लोड 1300 मिमी एक्स एक्सिस ट्रैवल वर्टिकल मैकिंग सेंटर VMC1370L
उत्पाद की विशेषताएँ:
1. अभिन्न संरचना के साथ कठोर आधार अपनाया गया।
2. सुपर ऑडियो शमन के माध्यम से बनाया कच्चा लोहा मशीन बिस्तर के साथ अच्छा स्थायित्व।
3. उन्नत गाइड रेल टुकड़े टुकड़े में प्रौद्योगिकी के साथ अच्छा गतिशील प्रदर्शन।
4. उच्च परिशुद्धता, उच्च कठोरता धुरी, उच्च गति।
5. स्वचालित स्नेहन प्रणाली के साथ पर्याप्त सटीक स्नेहन।
6. एक्स अक्ष की 1300 मिमी यात्रा दूरी के कारण मशीनिंग उत्पादों की विस्तृत श्रृंखला।
उत्पाद लाभ:
1. VMC1370L ऊर्ध्वाधर मशीनिंग केंद्र x / y अक्ष रैखिक गाइड रास्ता अपनाने PMI / HIWIN ब्रांड हैं।
2. मशीन का आधार बॉक्स प्रकार का डिजाइन है, बड़े स्पैन स्टैंड कॉलम के साथ समन्वय करना, यह अन्य प्रकार के मशीन टूल की तुलना में अधिक व्यापक 40% है, डिजाइन मैकेनिक्स सिद्धांत के अनुरूप है।
3. कठोरता और परिशुद्धता सुनिश्चित करने के लिए C3 ग्रेड उच्च परिशुद्धता गेंद पेंच और पूर्व पुल उपचार असर को गोद ले।
4. मशीन टूल की कास्टिंग उच्च-ग्रेड है, उम्र बढ़ने के उपचार के साथ उच्च गुणवत्ता वाले ग्रे कास्टिंग आयरन, सटीक सुनिश्चित करते हैं और मशीन टूल के कामकाजी जीवन को लंबा करते हैं।
कार्यक्षेत्र मशीन केंद्र VMC1370L की विशिष्टता
| आदर्श | इकाई | VMC-1370L | ||
| यात्रा | एक्स अक्ष | मिमी | 1300 | |
| Y अक्ष | मिमी | 700 | ||
| Z अक्ष | मिमी | 700 | ||
| धुरी और मेज के बीच की दूरी | मिमी | 190-890 | ||
| कार्य मेज | टेबल का आकार | मिमी | 1500 * 700 | |
| मैक्स। तालिका का भार | किलोग्राम | 1000 | ||
| टी स्लॉट | पीसी-mm-मिमी | 5-18-135 | ||
| स्थिति सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0,01 / 0,008 / 0,008 | |
| बार-बार पोजिशनिंग सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0,008 / 0,007 / 0,007 | |
| धुरा | स्पिंडल रोटेशन की गति | rpm | 8000 | |
| स्पिंडल टेंपर | BT50 | |||
| व्यास | मिमी | Φ155 | ||
| कीलक का मॉडल | BT50 45 ° | |||
| तेजी से फ़ीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 24/24/18 | |
| कटिंग फीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 10 | |
| टूल पत्रिका | छाता प्रकार | आकार | उपकरण | 20 |
| बहुत समय बदल रहा है (TT) | सेकंड | 6 | ||
| मैक्स। व्यास / लंबाई / उपकरण का वजन | मिमी | 135/250/15 | ||
| अधिकतम उपकरण व्यास (कोई उपकरण आसन्न नहीं) | मिमी | 185 | ||
| भुजा प्रकार | आकार | उपकरण | 24 | |
| उपकरण बदलने का समय (TT) | सेकंड | 3.5s | ||
| मैक्स। व्यास / / लंबाई / उपकरण का वजन | मिमी | 110/250/15 | ||
| अधिकतम उपकरण व्यास (कोई उपकरण आसन्न नहीं) | मिमी | 200 | ||
| बिजली की कुल क्षमता | केवीए | 35 | ||
| मशीन का वजन | किलोग्राम | 10300 | ||
| आयाम | मिमी | 3560 * 3300 * 3100 | ||
मानक सहायक सामग्री:
फैनुक / मित्सुबिशी नियंत्रक प्रणाली
पूर्ण संलग्न आवरण
स्पिंडल एनकोडर स्थिति प्रणाली
तीन अक्ष आंतरिक एनकोडर प्रतिक्रिया प्रणाली
ऑटो स्नेहन प्रणाली
हवाई प्रणाली
RS 232 इंटरफ़ेस
ऑपरेशन यूनिट
काम प्रकाश
टूल और टूल बॉक्स
वैकल्पिक सहायक उपकरण:
सीमेंस नियंत्रक या अन्य नियंत्रक प्रणाली
स्पिंडल तेल शीतलक
छाता प्रकार टूल पत्रिका
आर्म टाइप टूल पत्रिका
पेंच प्रकार ऑटो कन्वेयर
चेन टाइप टूल पत्रिका
4 एक्सिस रोटरी टेबल
रिंग स्प्रे स्पिंडल
