उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| तालिका आकार: | 1000 * 500 मिमी | यात्रा: | 800 * 500 * 700mm |
|---|---|---|---|
| धुरी और मेज के बीच की दूरी: | 120-820mm | तकला गति: | 8000rpm |
| स्तंभ के लिए दूरी: | 560MM | तेजी से फ़ीड: | 30/30/30 मीटर / मिनट |
| अधिकतम लोड: | 450 किलो | कुल शक्ति: | 15kVA |
| हाई लाइट: | vmc सीएनसी मिलिंग मशीन,सीएनसी मोल्डिंग मशीन |
||

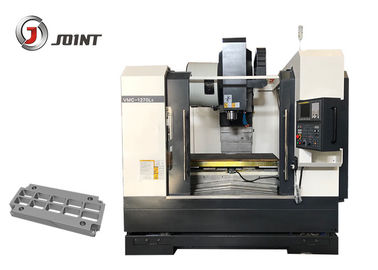

15KVA कुल पावर वर्टिकल मशीन केंद्र 30m / मिनट रैपिड फीड VMC857L3
उत्पाद की विशेषताएँ:
1. बेस, स्लाइडिंग ब्लॉक, वर्किंग बेंच, वर्टिकल कॉलम, स्पिंडल बॉक्स और अन्य मुख्य मूल भाग अच्छी गुणवत्ता वाले कास्ट आयरन को अपनाते हैं।
2. एक्स, जेड, वाई अक्ष की गाइड रेल रैखिक गाइड रास्ता, तेज गति, आंतरायिक रेंगना, उच्च कठोरता, कम घर्षण, कम शोर, कम तापमान वृद्धि को समाप्त करती है।
3. Z अक्ष संतुलन बनाए रखने के लिए काउंटरवेट के साथ मेल खाता है, जो स्पिंडल बॉक्स को सुचारू रूप से और स्थिर चलाने के लिए सुनिश्चित करता है।
4. एक्स / वाईजेड अक्ष दोहरी गेंद के साथ बड़े गेंद पेंच को लोड करने वाले इनर लूप को अपनाता है इसलिए यह उच्च फीड गति का होता है।
5. धुरी ताइवान प्रसिद्ध ब्रांड, उच्च गति, उच्च सटीकता, उच्च कठोरता है।
उत्पाद लाभ:
1. अल्ट्रा-वाइड ए-आकार का कॉलम डिजाइन
2. पूर्ण समर्थित आधार डिजाइन
3. अल्ट्रा-वाइड रैखिक गाइड रास्ता भारी भार सहन कर सकता है, उच्च स्थिरता और सटीक परिशुद्धता सुनिश्चित कर सकता है
4. नींव बॉक्स संरचना है, जिसमें उच्च कठोरता की विशेषता है।
5. ट्रेडिटोनल स्क्रैच तकनीक स्लाइड की सतह को उच्च परिशुद्धता को लंबे समय तक बनाए रखना सुनिश्चित करती है।
6. VMC857L3 प्लेट, बोर्ड, शेल मोल्ड और छोटे जटिल भागों को संसाधित करने के लिए लागू है।
कार्यक्षेत्र मशीन केंद्र VMC857L3 की विशिष्टता
| आदर्श | इकाई | VMC-857L3 | ||
| यात्रा | एक्स अक्ष | मिमी | 800 | |
| Y अक्ष | मिमी | 500 | ||
| Z अक्ष | मिमी | 700 | ||
| धुरी और मेज के बीच की दूरी | मिमी | 120-820 | ||
| कार्य मेज | टेबल का आकार | मिमी | 1000 * 500 | |
| मैक्स। तालिका का भार | किलोग्राम | 450 | ||
| टी स्लॉट | पीसी-mm-मिमी | 5-18-90 | ||
| स्थिति सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0,008 / 0,008 / 0,008 | |
| बार-बार पोजिशनिंग सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0.005 / 0.005 / 0.005 | |
| धुरा | स्पिंडल रोटेशन की गति | rpm | 8000 | |
| स्पिंडल टेंपर | BT40 | |||
| व्यास | मिमी | Φ150 | ||
| कीलक का मॉडल | BT40 45 ° | |||
| तेजी से फ़ीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 30/30/18 | |
| कटिंग फीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 10 | |
| टूल पत्रिका | भुजा प्रकार | आकार | उपकरण | 24 |
| उपकरण बदलने का समय (TT) | सेकंड | 2.5S | ||
| मैक्स। व्यास / / लंबाई / उपकरण का वजन | मिमी | 80/200/8 | ||
| अधिकतम उपकरण व्यास (कोई उपकरण आसन्न नहीं) | मिमी | 150 | ||
| बिजली की कुल क्षमता | केवीए | 15 | ||
| मशीन का वजन | किलोग्राम | 5800 | ||
| आयाम | मिमी | 2750 * 2380 * 2800 | ||
मानक सहायक सामग्री:
फैनुक / मित्सुबिशी नियंत्रक प्रणाली
पूर्ण संलग्न आवरण
स्पिंडल एनकोडर स्थिति प्रणाली
तीन अक्ष आंतरिक एनकोडर प्रतिक्रिया प्रणाली
ऑटो स्नेहन प्रणाली
हवाई प्रणाली
RS 232 इंटरफ़ेस
ऑपरेशन यूनिट
काम प्रकाश
टूल और टूल बॉक्स
वैकल्पिक सहायक उपकरण:
सीमेंस नियंत्रक या अन्य नियंत्रक प्रणाली
स्पिंडल तेल शीतलक
छाता प्रकार टूल पत्रिका
आर्म टाइप टूल पत्रिका
पेंच प्रकार ऑटो कन्वेयर
चेन टाइप टूल पत्रिका
4 एक्सिस रोटरी टेबल
रिंग स्प्रे स्पिंडल
