उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| यात्रा: | 800 * 550 * 700mm | धुरी और मेज के बीच की दूरी: | 110-810mm |
|---|---|---|---|
| स्पिंडल स्पीड: | 8000 rpm | धुरा: | 7.5kw BT40 45 ° |
| तेजी से फ़ीड: | 24/24/18 मी / मिनट | अधिकतम भार: | 500KG |
| स्थिति सटीकता: | 0,006 / 0,006 / 0,008 | आयाम: | 2750 * 2380 * 2800 मिमी |
| हाई लाइट: | 7.5Kw सीएनसी मशीनिंग केंद्र,18 मीटर / मिनट फीड सीएनसी मशीनिंग केंद्र,4 एक्सिस रोटरी सीएनसी मशीन |
||

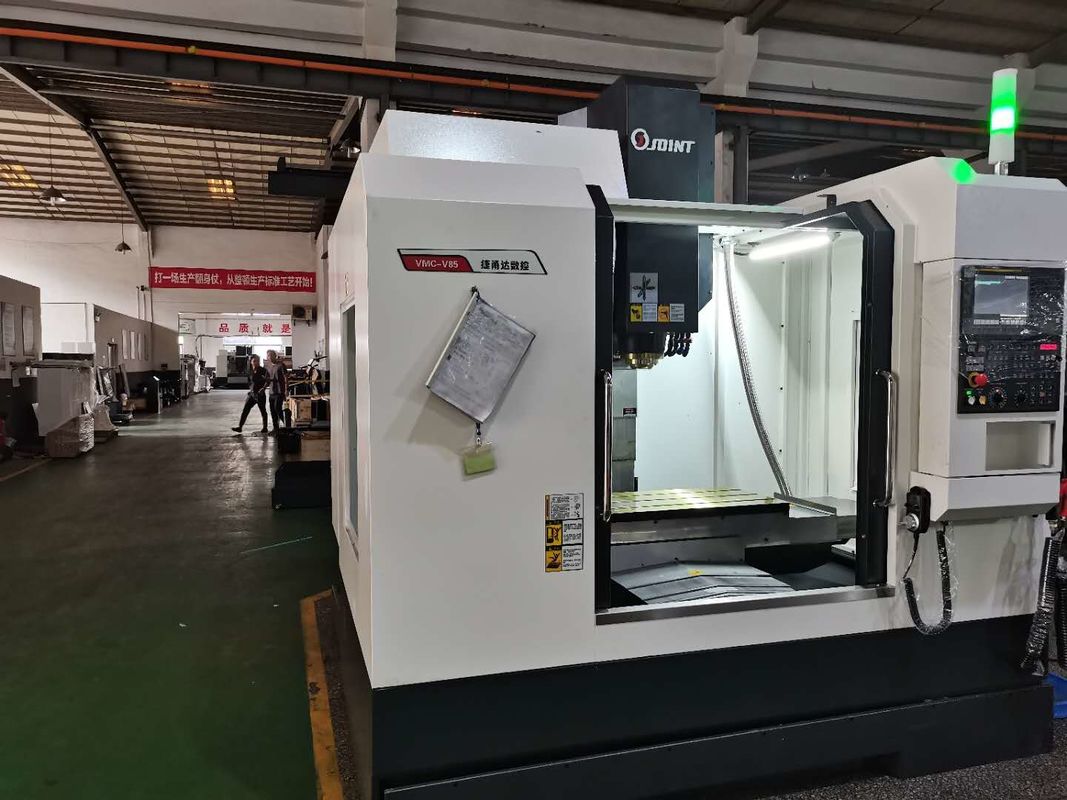

7.5 Kw पावर फुल एनक्लोज्ड सीएनसी मशीनिंग सेंटर 4 एक्सिस रोटरी
उत्पाद लाभ:
1. मशीन टूल बाहरी उपकरण मशीन टूल पूर्ण सुरक्षा संरचना का उपयोग करता है।यह सुविधाजनक संचालन, सुरक्षित और विश्वसनीय और अच्छा आकार है।
2. गाइड रेल और एक्स, वाई, जेड दिशा के बॉल स्क्रू यह सुनिश्चित करने के लिए सभी सुरक्षा उपकरण का उपयोग करते हैं कि स्क्रू और गाइड साफ और सटीक हो।
3. धुरी इकाई उच्च गति, उच्च सटीकता, उच्च कठोरता है, जिसमें अक्षीय और रेडियल की बड़ी भार वहन क्षमता है।
4. एक्स, वाई, जेड दिशा का फीड डबल लूप के साथ बड़े-लीड बॉल स्क्रू को प्रीलोड करने वाले इनर लूप को गोद लेता है, इसलिए यह उच्च फीड गति का होता है।
5. Z अक्ष संतुलन बनाए रखने के लिए काउंटरवेट के साथ मेल खाता है, जो स्पिंडल बॉक्स को सुचारू रूप से और स्थिर रूप से चलाना सुनिश्चित करता है।
6. यह मॉडल जटिल, बहु-प्रक्रिया, उच्च परिशुद्धता की आवश्यकताओं के लिए उपयुक्त है, उपयुक्त बैच के साथ भागों के प्रसंस्करण को पूरा करने के लिए कई क्लैंपिंग और समायोजन के बाद विभिन्न प्रकार के सामान्य मशीन टूल्स और विभिन्न टूल, टूलिंग की आवश्यकता है।मुख्य प्रसंस्करण बॉक्स प्रकार, जटिल घुमावदार सतह, विशेष-आकार के भागों, प्लेट्स, कवर, प्लेट पार्ट्स।व्यापक रूप से इलेक्ट्रॉनिक्स, मशीनरी, मोटर वाहन, विमान, एयरोस्पेस, शिपिंग, राष्ट्रीय रक्षा और उत्पादों के अन्य क्षेत्रों में उपयोग किया जाता है।
कार्यक्षेत्र मशीन केंद्र VMC857L की विशिष्टता
| नमूना | इकाई | VMC-857L | ||
| यात्रा | एक्स अक्ष | मिमी | 800 | |
| Y अक्ष | मिमी | 550 | ||
| Z अक्ष | मिमी | 700 | ||
| धुरी और मेज के बीच की दूरी | मिमी | 110-810 | ||
| कार्य मेज | टेबल का आकार | मिमी | 1000 * 520 | |
| मैक्स।तालिका का भार | किलोग्राम | 500 | ||
| टी स्लॉट | पीसी-mm-मिमी | 5-18-90 | ||
| स्थिति की सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0,006 / 0,006 / 0,008 | |
| बार-बार पोजिशनिंग सटीकता | एक्स / वाई / जेड अक्ष | मिमी | 0.005 / 0.005 / 0.007 | |
| धुरा | स्पिंडल रोटेशन की गति | rpm | 8000 | |
| स्पिंडल टेंपर | BT40 45 ° | |||
| व्यास | मिमी | Φ150 | ||
| तेजी से फ़ीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 24/24/18 | |
| कटिंग फीड | एक्स / वाई / जेड अक्ष | मीटर / मिनट | 10 | |
| टूल पत्रिका | छाता प्रकार | आकार | उपकरण | 20 |
| बहुत समय बदल रहा है (TT) | रों | 6 | ||
| मैक्स।व्यास / लंबाई / उपकरण का वजन | मिमी | 100/150/8 | ||
| अधिकतम उपकरण व्यास (कोई उपकरण आसन्न नहीं) | मिमी | 180 | ||
| भुजा प्रकार | आकार | उपकरण | 24 | |
| उपकरण बदलने का समय (TT) | रों | 2.8 | ||
| मैक्स।व्यास / / लंबाई / उपकरण का वजन | मिमी | 80/200/8 | ||
| अधिकतम उपकरण व्यास (कोई उपकरण आसन्न नहीं) | मिमी | 150 | ||
| बिजली की कुल क्षमता | केवीए | 15 | ||
| मशीन का वजन |
किलोग्राम
|
5400 | ||
|
आयाम |
मिमी | 2750 * 2380 * 2600 | ||
मानक सहायक सामग्री:
फैनुक / मित्सुबिशी नियंत्रक प्रणाली
पूर्ण संलग्न आवरण
स्पिंडल बिल्ट-इन एनकोडर पोजीशन सिस्टम
तीन अक्ष आंतरिक एनकोडर प्रतिक्रिया प्रणाली
ऑटो स्नेहन प्रणाली
हवाई प्रणाली
RS 232 इंटरफ़ेस
ऑपरेशन यूनिट
काम प्रकाश
टूल और टूल बॉक्स
वैकल्पिक सहायक उपकरण:
सीमेंस नियंत्रक या अन्य नियंत्रक प्रणाली
स्पिंडल तेल शीतलक
छाता प्रकार टूल पत्रिका
आर्म टाइप टूल पत्रिका
पेंच प्रकार ऑटो कन्वेयर
चेन टाइप टूल पत्रिका
4 एक्सिस रोटरी टेबल
रिंग स्प्रे धुरी
व्यक्ति से संपर्क करें: sales
