उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वोल्टेज: | 380V / 50Hz / 220V / 60HZ / अन्य | शर्त: | नई मशीन |
|---|---|---|---|
| बिक्री के बाद सेवा प्रदान की जाती है: | ठीक | वजन: | 5500kg |
| गारंटी: | एक साल / दो साल | प्रकार: | सीएनसी |
| पावर (डब्ल्यू): | 7.5kw | आयाम (एल * डब्ल्यू * एच): | 2650 * 2900 * 2750 मिमी |
| स्पिंडल स्पीड: | 10000rpm / 12000rpm / 15000rpm / 20000rpm / 24000rpm | स्पिंडल टेंपर: | BT40 |
| टेबल का आकार: | 1000 * 550mm | उत्पाद का नाम: | कार्यक्षेत्र मशीन केंद्र |
| रंग: | सफेद काला | मशीन की तरह: | सीएनसी |
| नियंत्रण प्रणाली: | फैनुक नियंत्रक | स्थिति सटीकता: | 0.006mm |
| आवेदन: | धातु की मशीनिंग | उत्पाद प्रकार: | 3 अक्ष / 4 अक्ष / 5 अक्ष |
| हाई लाइट: | BT40 स्पिंडल वर्टिकल मशीनिंग केंद्र,15000rpm वर्टिकल मशीनिंग केंद्र,RS232 वर्टिकल मशीन सेंटर |
||

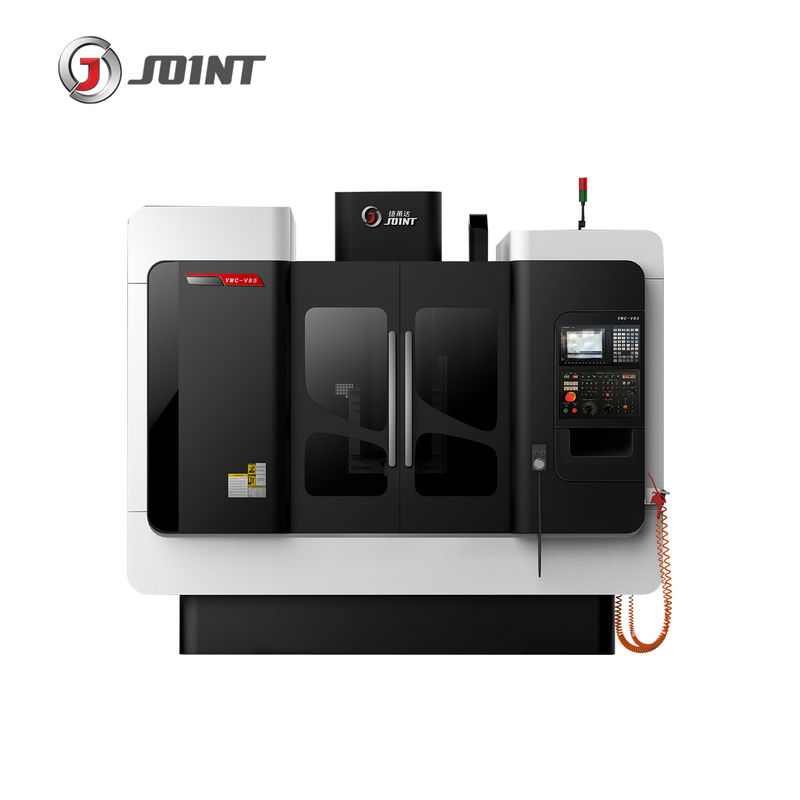

BT40 स्पिंडल उच्च परिशुद्धता ऊर्ध्वाधर मशीनिंग केंद्र V85P
V85P - अपडेट कॉन्फ़िगर करें,मध्यम और उच्च presicion मोल्ड मशीन पर ध्यान केंद्रित
अब मिडिल और हाई-एंड मोल्ड मार्कर्ट अधिक मांग करता है, बेहतर विकास के लिए, हमारी कंपनी V85P को फिर से अपडेट करने का फैसला करती है, और जो सबसे महत्वपूर्ण है वह है मूल्य वृद्धि नहीं।निम्नलिखित में सुधार किया गया है:
1)एक्स और वाई अक्ष रोलर रैखिक गाइड तरीके को चौड़ा किया जाता है।
एक्स / वाई अक्ष चौड़ाई 35 मिमी (पी स्तर) से 45 मिमी हो जाती है, जिसका अर्थ है कि इस मॉडल की 3 अक्ष चौड़ाई सभी 45 मिमी है।यह मॉडल हमारा बुटीक है।
2) एक्स और वाई अक्ष मोटर शक्ति बढ़ जाती है।
पिछले X, Y अक्ष मोटर B12 (1.8KW / 11NM) है, अपडेट किया गया B22 (3KW / 20NM) है, जो उच्च परिशुद्धता प्रसंस्करण के लिए उपयुक्त है।
3) सिस्टम पैरामीटर अनुकूलित हैं
हमारे अनुसंधान एवं विकास विभाग ने मापदंडों के 2 सेट (भाग के लिए एक, मोल्ड के लिए दूसरा) विकसित किया है, प्रसंस्करण की क्षमता 30% V85 या 850L की तुलना में 30% की वृद्धि हुई है, और सटीकता 50% से अधिक बढ़ गई है, उच्च गति और सही मायने में उच्च परिशुद्धता प्राप्त कर रहा है।
4) उत्पादन प्रक्रिया को अपनाया जाता है।
उत्पादन के मानक उच्च परिशुद्धता मशीनिंग केंद्र मॉडल में अपग्रेड किए जाते हैं।रैखिक गाइडवे की इसकी विधानसभा सटीकता को सामान्य मॉडल के 0.015 मिमी से 0.01 मिमी तक सुधार दिया गया है।3 अक्ष मोटर की सटीकता 0.035 मिमी से 0.02 मिमी तक अपग्रेड की जाती है।इसकी स्थिति सटीकता 0.006 मिमी, दोहराव स्थिति सटीकता 0.004 मिमी।
मशीन की शुद्धता
| परीक्षण आइटम | परीक्षा परिणाम |
| एक्स / वाई / जेड अक्ष रिवर्स गैप | 0.002 / 0.002 / 0.001 |
| स्थिति की सटीकता | 0.006 / 0.007 / 0.006 |
| बार-बार पोजिशनिंग सटीकता | 0.006 / 0.005 / 0.005 है |
| वर्गाकारिता | 0.008 |
| गोलाई | 0.005 है |
कार्यक्षेत्र मशीन केंद्र V85P की विशिष्टता
| नमूना | V85P |
| टेबल का आकार | 1000 * 550 मिमी |
| एक्स अक्ष यात्रा | 800 मिमी |
| Y ऐक्सस यात्रा | 540 मिमी |
| Z अक्ष यात्रा | 540 मिमी |
| धुरी और मेज के बीच की दूरी | 120-670 मिमी |
| धुरी और स्तंभ के बीच की दूरी | 570 मिमी |
| स्पिंडल रोटेशन की गति |
10000 बेल्ट कनेक्शन 12000 / 15000rpm दिशा कनेक्शन 20000/24000 आरपीएम मोटर धुरी |
| धुरी का मोटर | 7.5kw |
| कार्य तालिका टी स्लॉट | ५-१ 5- * १०० |
| एक्स / वाई / जेड अक्ष गेंद पेंच आकार | 3616 है |
| एटीसी प्रकार | 24too हाथ प्रकार |
| उपकरण बदलने का समय | 2.5 मी। / मिनट |
| तेजी से फ़ीड | 36 * 36 * 36 मी / मिनट |
| एक्स / वाई / जेड अक्ष मोटर | 1.8 / 1.8 / 3kw |
| मैक्स काटने फ़ीड | 10 मी / मिनट |
| आयाम | 2650 * 2900 * 2750 मिमी |
| शुद्ध वजन | 5500 किग्रा |
| तालिका का अधिकतम भार | 600 किग्रा |
मानक सहायक सामग्री
फैनुक / मिस्टुबिशी कंट्रोलर सिस्टम
10000/12000 / 15000Rpm / 20000rpm / 24000Rpm धुरी
24tools हाथ प्रकार उपकरण पत्रिका
स्पिंडल तेल कूलर
उष्मा का आदान प्रदान करने वाला
पूर्ण संलग्न आवरण
स्पिंडल एनकोडर स्थिति प्रणाली
तीन अक्ष आंतरिक एनकोडर प्रतिक्रिया प्रणाली
ऑटो स्नेहन प्रणाली
हवाई प्रणाली
RS 232 इंटरफ़ेस
ऑपरेशन इकाई
RS232 इंटरफ़ेस + कार्यशील प्रकाश
टूल और टूल बॉक्स
मशीन चित्र
फैनुक नियंत्रक
ताइवान एटीसी
4 अक्ष रोटरी तालिका
