उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| बिस्तर पर अधिकतम स्विंग व्यास: | 630 मिमी | अधिकतम वर्कपीस लंबाई: | 1500 मिमी |
|---|---|---|---|
| बिस्तर पर गाइड की चौड़ाई: | 550 मिमी | धुरी बोर: | 200 मिमी |
| धुरी मोटर की शक्ति: | 11 किलोवाट | चक: | Φ520 4-जबड़े इलेट्रिक चक |
| कुल भार: | 4.5t |

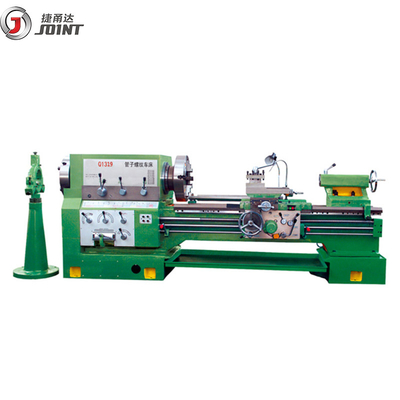

Q1319 पाइप धागा खराद मुख्य रूप से शाफ्ट, डिस्क भागों और विभिन्न धागा प्रसंस्करण को संसाधित करने के लिए उपयोग किया जाता है।मुख्य शाफ्ट के बड़े आंतरिक छेद के कारण, मुख्य शाफ्ट बड़े व्यास वाले बार या पाइप से गुजर सकता है, जिससे सुविधाजनक प्रसंस्करण का एहसास होता है।
(वस्तु) |
(इकाई) |
क्यू1319 |
मैक्स दीया.स्विंग ओवर बेड |
मिमी | 630 |
मैक्स दीया.स्विंग ओवर क्रॉस स्लाइड |
मिमी | 340 |
कार्य-टुकड़ा की अधिकतम लंबाई |
मिमी | 1500 |
बिस्तर की चौड़ाई |
मिमी | 550 |
धुरी बोर |
मिमी | 200 |
धुरी मोटर की शक्ति |
किलोवाट | 1 1 |
स्पिंडल स्पीड |
आर/मिनट | 36-380 एफडब्ल्यूडी 12 कदम |
जेड अक्ष फ़ीड ग्रेड / श्रेणी |
मिमी/आर | 26/0.07-1.33 |
एक्स अक्ष फ़ीड ग्रेड/रेंज |
मिमी/आर | 22/0.02-0.45 |
कैरिज रैपिड ट्रैवर्स स्पीड |
मिमी/मिनट | 4000 |
क्रॉस स्लाइड रैपिड ट्रैवर्स स्पीड |
मिमी/मिनट | 2300 |
मीट्रिक थ्रेड ग्रेड/रेंज |
मिमी | 24/1-224 |
इंच धागा ग्रेड/रेंज |
टीपीआई | 40/2-28 |
क्रॉस स्लाइड का ट्रैवर्स |
मिमी | 320 |
मैक्स।बुर्ज का ट्रैवर्स |
मिमी | 200 |
टेलस्टॉक क्विल ट्रैवल |
मिमी | 205 |
टेलस्टॉक क्विल दीया./टेपर |
मिमी | 100/5(एमटी5#) |
चक |
520 4-जबड़े इलेट्रिक चक |
|
| (**) कुल मिलाकर आयाम (एल * डब्ल्यू * एच) |
मिमी | 3657*1360*1555 |
कुल भार |
टी | 4.5 |
